O sensor hall está presente na maioria dos motores de aparelhos de ar condicionado de até 12.000 btus e fica localizado no motor da unidade interna.
O que é?
Trata-se de um sensor magnético com três terminais sendo: (Gnd) terra, (Vcc) positivo e (Vout) tensão de saída. Normalmente é alimentado com tensão contínua de 5 a 12V nas placas de ar condicionado porém de acordo com a folha de dados o componente pode trabalhar com tensões de 4.5V a 24V.
Como funciona?

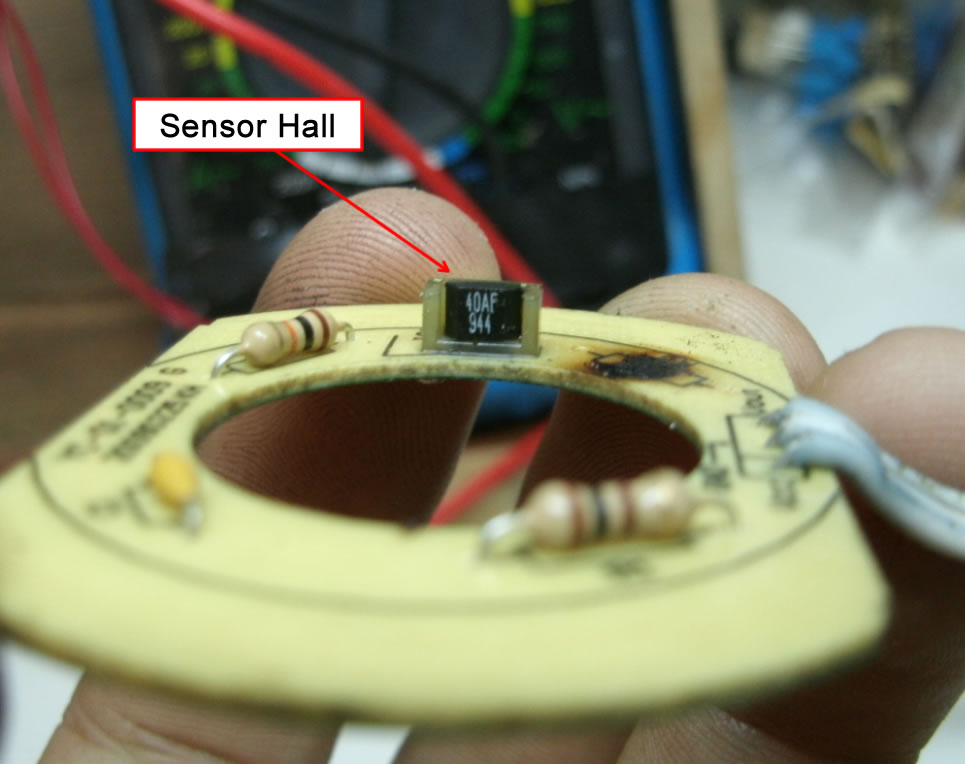

Conforme o eixo do motor gira uma tensão de onda quadrada é enviada para a placa através do terminal Vout (tensão de saída, sinal para a placa). Dessa forma a placa tem como saber se o motor está de fato girando ou parado para que possa, de acordo com o sinal obtido, controlar a velocidade de rotação do motor. Veja abaixo o aspecto real do componente na placa do motor:

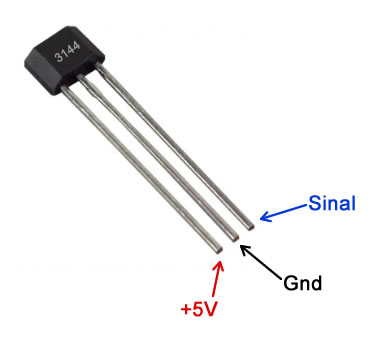

Alternativamente pode utilizar o sensor hall 3144 que possui a mesma pinagem:
Você conseguirá encontrá-lo para compra em lojas de componentes eletrônicos para Arduino.
Um grande abraço!
